FR-1001A液晶數顯式萬能材料拉力試驗機
一、簡介
FR-1001A用于各種金屬材料的拉伸、壓縮、彎曲，增加剪切附具可做剪切試驗，亦可用作塑料、混凝土、水泥等非金屬材料的壓縮試驗，增加簡單附件，可完成膠帶鏈條，鋼絲繩、電焊條、瓦及構件的多種性能試驗。本機采用油缸下置式、高度低、重量輕，尤其適用于工程施工部門。
二、 方案描述
1 主機

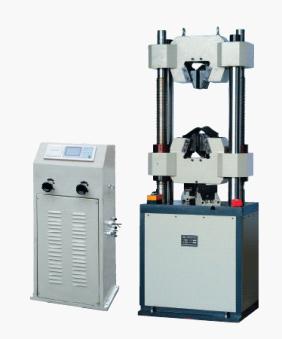

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:
圖一 外觀示意圖（以實物為準）
2 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3 液壓系統
油箱內的油經過過濾油網被吸入油泵后，經油泵的輸油管送到送油閥內，當送油手輪關閉時，由于油壓作用而將活塞推開，油從回油管流回油箱，當送油手輪打開時，則油液經由油管進入工作油缸內，再通過壓力油管經過回油閥體流回油箱。
4 控制系統
圖1 控制器圖片
1、 電子測力，液晶顯示試驗力-時間曲線、試驗力、試驗力峰值、具有明顯屈服特征材料的屈服力，實驗數據方便直觀；
圖2控制器試驗主界面
2、通過數字健輸入試樣編號、橫截面積，可直接測定材料的抗拉強度、屈服強度等力學性能；
3、可以對實驗結果進行查詢、打�。ㄅ溆形⑿痛蛴C）
5 安全保護裝置
a）當試驗力超過Z大試驗力的3%時，過載保護，油泵電機停機。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
6 附具
全套附具包括：拉伸附具，壓縮附具，彎曲附具。
7 其他
使用說明書，合格證，裝箱單等見隨機技術文件。
三、 主要性能技術指標
3.1 Z大試驗力kN 300
3.2 試驗力測量范圍kN 10～300
3.3 試驗力示值相對誤差 ≤示值的±1%
3.4 試驗力分辨率 0.01kN
3.5 Z大拉伸試驗空間mm 650
3.6 Z大壓縮空間mm 380
3.7 活塞行程mm 150
3.8 圓試樣鉗口夾持直徑mm Φ13-Φ40
3.9 扁試樣鉗口夾持厚度mm 0-15
3.10 扁試樣Z大夾持寬度mm 75
3.11 壓盤尺寸mm φ160mm
3.12 彎曲試驗兩點間Z大距離mm 450
3.13 彎曲支滾寬度mm 120
3.14 彎曲支滾直徑mm Φ30
3.15 活塞Z大移動速度mm/min 50
3.16 夾緊方式 液壓加緊
3.17 主機外形尺寸mm 720×580×2100
3.18 測力柜外形尺寸mm 1000×700×1400
四、 系統配置清單
4.1 試驗機主機 油缸下置式主機 1臺
4.2 壓力傳感器 寧波 1只
4.3 電氣控制系統 發瑞儀器專有技術生產 1套
4.4 標準附具
圓試樣拉伸鉗口mm Φ13-Φ26 1套
扁試樣拉伸鉗口mm 0-15 1套
壓縮附具mm Φ160 1套
彎曲附具mm 試驗兩支點間Z大距離450 1套
